IO DATA(アイオーデータ)

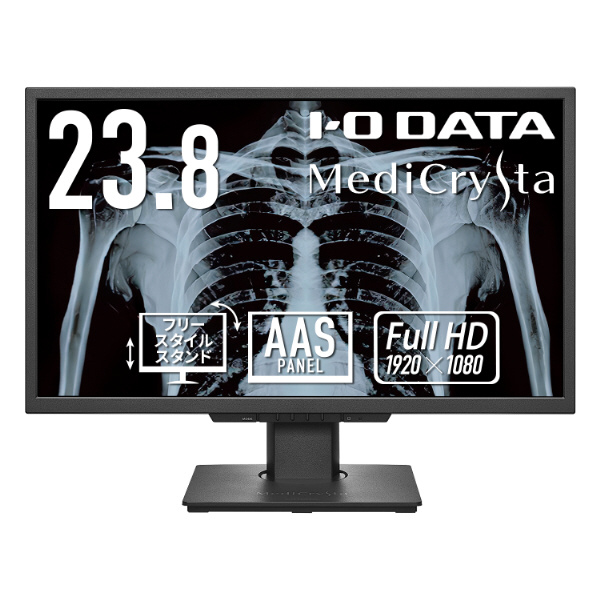

PCモニター 2MP医用画像参照用「MediCrysta」 ブラック LCD-MD241D [23.8型 /フルHD(1920×1080) /ワイド]
医用画像参照に適した2MP解像度&DICOM対応ディスプレイ
医用画像参照に適した2MP解像度&DICOM対応ディスプレイ
医用画像参照に適した2MP解像度&DICOM対応ディスプレイ
医用画像参照に適した2MP解像度&DICOM対応ディスプレイ
本商品は、2MPの解像度、最大450cd/m2(※1)の広視野角パネルを採用した、医用画像参照用ディスプレイです。
医用画像に適した階調表現であるDICOM Part 14に準拠し、パネルの明るさの均一性を向上する「輝度ムラ補正機能」に対応。医用画像参照に適した個体調整を行っています。
液晶ディスプレイのバックライトの経年経過により変化する輝度、色温度やガンマカーブなどの表示特性について、キャリブレーションを行うことで、DICOM Part 14に定められるグレースケール表示関数(GSDF)に適した階調表現を維持することができます。
※本商品は、医療機器ではありません。
※1 パネルの標準状態における最大輝度となります。
出荷時設定(画面モード:DICOM)のおける実輝度は約270cd/m2をターゲットに個別調整しております。

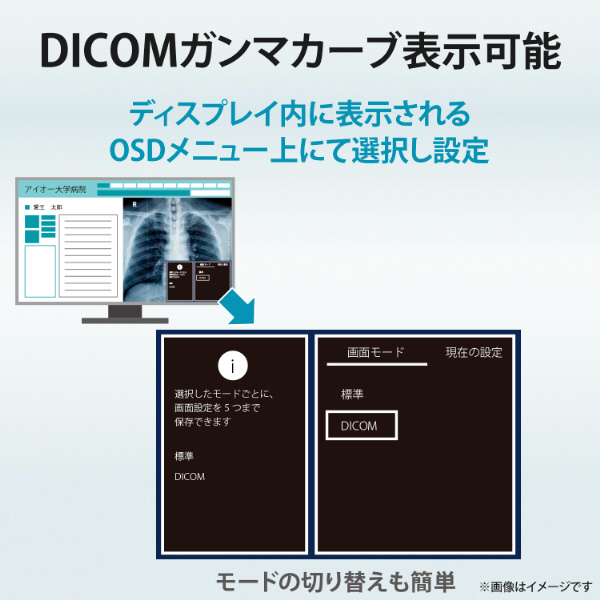

■DICOMガンマカーブ表示可能
医用画像に適した色階調特性で表示ができる「DICOM ガンマカーブ」機能を搭載。
DICOM Part 14にて定められた、グレースケールに近い階調表現を行い、医用画像をGSDFに近付けた状態で参照することが可能です。
※出荷時はDICOMモードに設定されています。

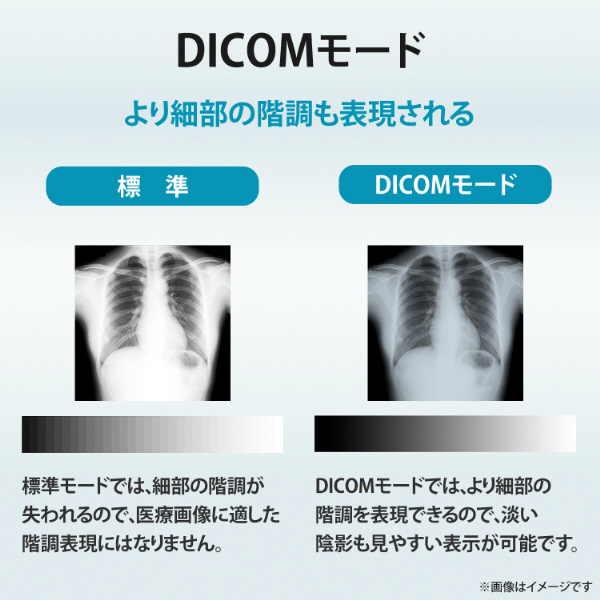

DICOMモードなら、より細部の階調も表現される!
DICOM(画面モード)では、より細部の階調が表現され、淡い陰影も見やすい表示をすることができるようになります。

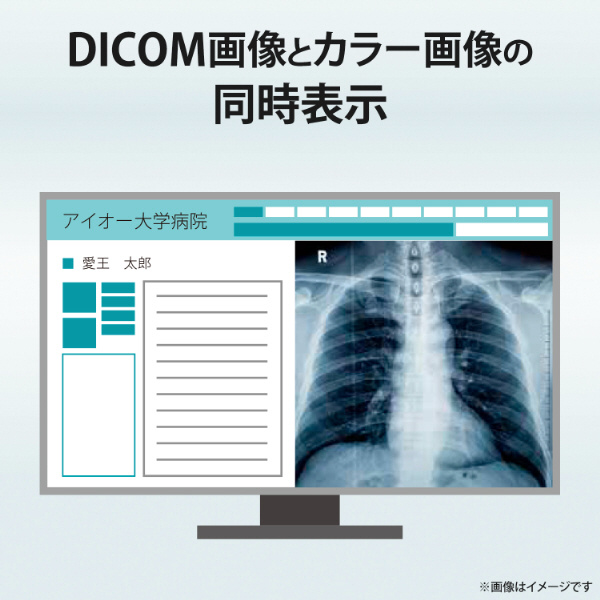

DICOM画像とカラー画像の同時表示が可能
1画面内でDICOM形式のモノクロ画像と電子カルテなどのカラー画像を同時表示する機能を搭載。
それぞれの領域で適切な階調表現で画像を表示するので、階調飛びや色つぶれなどを防ぎつつ表示することができます。
JESRA X-0093 管理グレード2適合 試験成績書添付
本商品は、JESRA X-0093 ガイドラインの管理グレード2に適合します。
製造工程における試験成績書を添付しておりますので、お客様の品質管理作業の負担軽減に努めています。
※実施する試験は「仕様」「測定」項目のみ

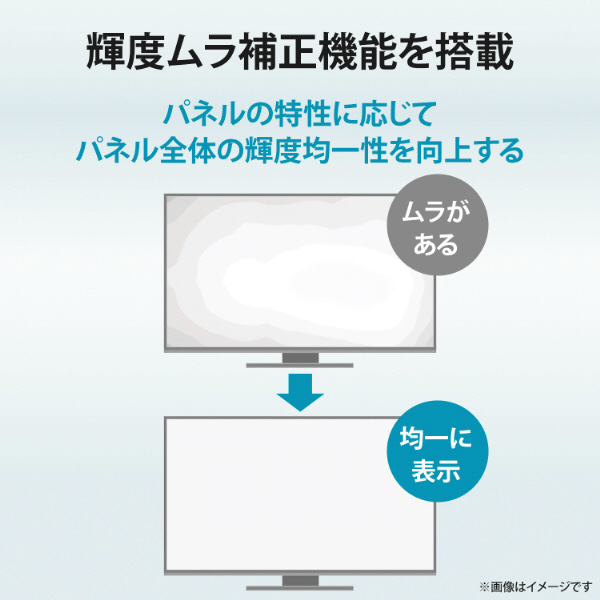

■輝度ムラ補正機能を搭載!
パネルの特性に応じて、パネル全体の輝度均一性を向上する機能を搭載。
液晶パネルは、輝度の均一性(Unifomity)に個体差があるため、生産時に個体ごとに補正し、均一に表示できる機能を実装し、画面 全体のムラが少ない状態で、DICOM形式のデータ閲覧等が可能です。

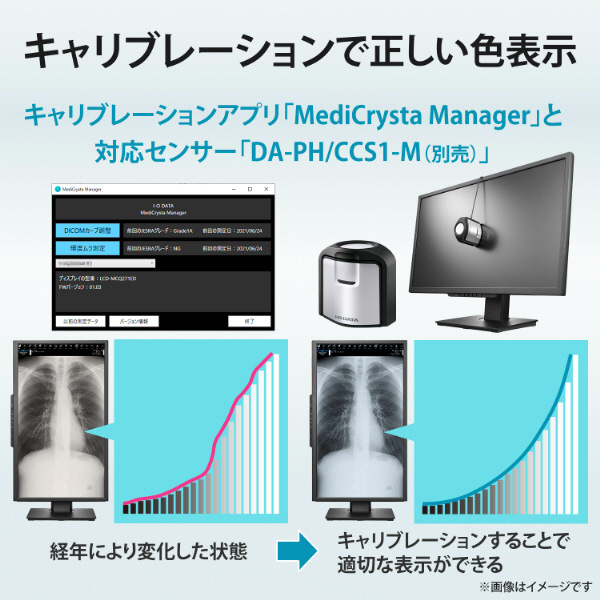

■キャリブレーションセンサーを使えば、品質管理が可能
本商品は、バックライトの経年により変化する輝度、色温度やガンマカーブなどの表示特性について、キャリブレーションを行うことで、DICOM Part 14に定められるグレースケール表示関数(GSDF)に適した階調表現を維持することができます。
専用センサー「DA-PH/CCS1-M(別売)(※)」と添付されているソフトウェア MediCrysta Managerをお使いいただくことで、キャリブレーション、簡易的な品質管理が可能です。
※LCD-MD241D/Sはキャリブレーションセンサーセットモデルです。
■キャリブレーションアプリ「MediCrysta Manager」
DICOMカーブ調整機能
・ディスプレイのガンマカーブを、実際のパネルの輝度、色情報をセンサーで読み取る事で、DICOM Part 14に定められたガンマカーブにキャリブレーションする機能となります。
・色温度の設定も変更(※1)できます。環境に合わせて、6500K/7200K/8000K/9300Kと4段階で調整いただけます。
※1:MediCrysta Manager Ver 1.0.6.0 以降で対応しています。
※本商品は出荷時は7200Kに調整済みとなります。
輝度ムラ測定機能
・パネルの輝度ムラの状態を測定することができます。
輝度ムラについては、JESRAガイドラインに基準が存在するため、測定方法やグレード判定はその基準を参考にした判定結果を表示します。
その他機能
・キャリブレーションアプリとして、シンプルで使い勝手を考慮したUIです。
過去のキャリブレーション/測定履歴を一覧表示が可能です。また、複数台接続時も、個体ごとに検出し、個別に管理可能です。
商品名 | PCモニター 2MP医用画像参照用「MediCrysta」 ブラック LCD-MD241D [23.8型 /フルHD(1920×1080) /ワイド] |
---|---|
型番 | LCDMD241D |
メーカー | IO DATA(アイオーデータ) |
商品番号 | 100555604 |
JANコード | 4957180166018 |
メーカー発売日 | 2023/11/上旬発売 |
色 | ブラック |

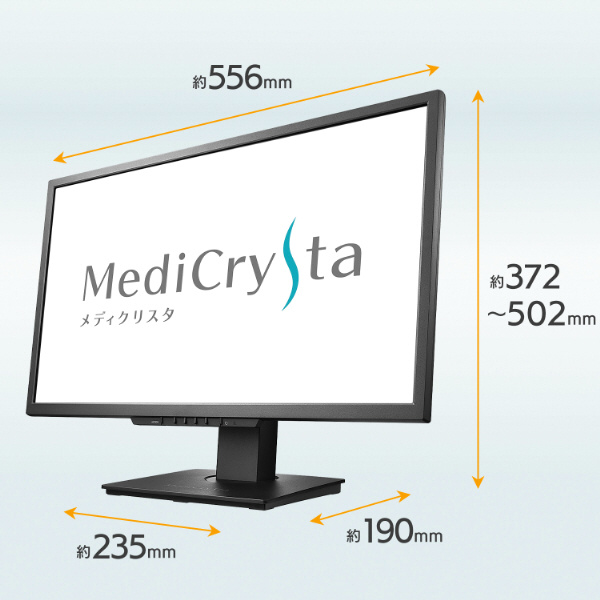

本体サイズ | スタンドあり:約556×190×372〜502mm※突起部含まず スタンドなし:約556×50×337mm※突起部含まず |
---|---|
本体重量 | スタンドあり:約5.5kg スタンドなし:約3.5kg |
モニターサイズ | 23.8型 |
解像度 | 1920×1080 |
モニタータイプ | ワイド |
視野角 | 上下:178° 左右:178° |
輝度 | 最大450cd/m2(標準値) |
コントラスト比 | 1000:1(標準値) |
応答速度 | 15ms(GTG) |
垂直走査周波数(Hz) | [水平走査周波数(kHz)]HDMI:31.0〜83.8、DisplayPort:31.0〜83.8、DVI-D:31.02〜75.0 [垂直走査周波数(Hz)]HDMI:59.9〜75.0、DisplayPort:59.9〜75.0、DVI-D:56.25〜75.0 [最大リフレッシュレート 最大解像度時]75Hz |
インターフェイス | HDMI×1、DisplayPort×1、DVI-D×1 |
セキュリティ | 盗難防止用ホール(ケンジントンセキュリティスロット) |

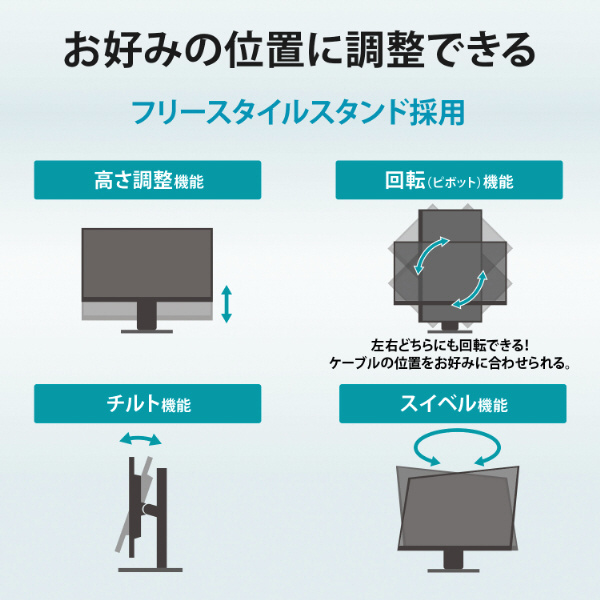

高さ調節機能 | [チルト角]上:20° 下:5° [スイベル角]左:45° 右:45° [高さ調整]130mm [ピボット(回転)]左:90° 右:90° |
対応VESA規格 | 100mm×100mm |
パネル種類 | TFTパネル |
表面処理 | ノングレア(非光沢) |
ブルーライトカット機能 | 有 |
スピーカー機能 | 1W+1W(ステレオ) |
壁掛け | 壁掛け対応 |
タッチパネル機能 | 非対応 |
フリッカー対策機能 | 有 |

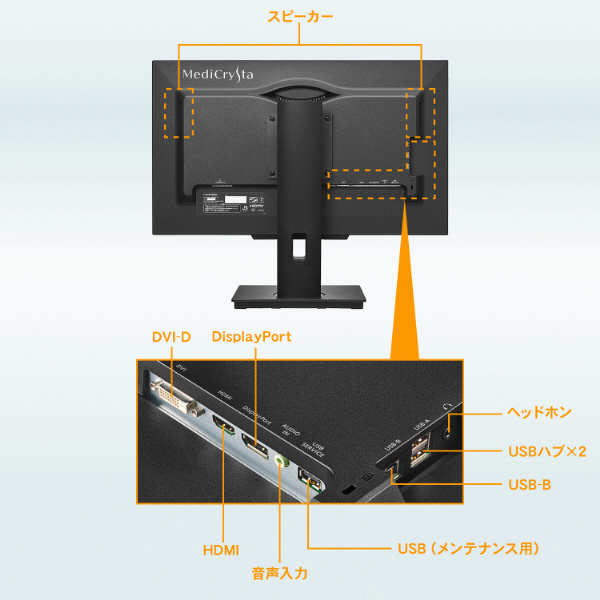

入出力端子 | [USBポート] アップストリーム:USB 2.0 Standard B×1 ダウンストリーム:USB Standard A×2:USB 2.0(USB HUBポート)、USB Standard A×1:USB 2.0(メンテナンス専用) [音声入出力] 音声入力:ステレオミニジャック φ3.5mm ヘッドホン端子:ステレオミニジャック φ3.5mm |
消費電力 | 最大時:32W 通常使用時(オンモード):13.9W 年間消費電力量:44.8kWh 待機時:0.5W |

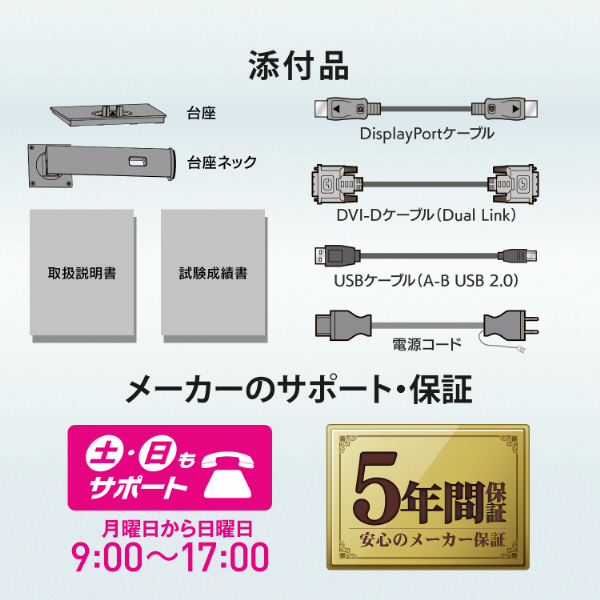

付属品 | [添付品]電源コード(PSE適合品)、DisplayPortケーブル、DVI-Dケーブル、USBケーブル(A-B USB2.0)、台座、台座ネック、ネジ、取扱説明書、試験成績書 [保証期間]5年間 ※パネル、バックライトを含む。ただし、使用時間は30000時間以内に限る。使用時間とは、画面が点灯している状態の積算時間です。スタンバイ時や電源オフ時は、使用時間に含まれません。 |
仕様1 | [対応機種] Windowsパソコン、Mac、Chromebook [対応OS] ディスプレイ:OSには依存しないため全て ※ただし、解像度及び周波数が対応表範囲内にあること |
仕様2 | [液晶パネル] パネルタイプ:TFT/AAS 画素ピッチ(mm×mm):0.2745(H)×0.2745(V) 表示面積(mm×mm):527.04(H)×296.46(V) 最大表示色: DisplayPort、HDMI=1677万色(10億7374万色中)※10bit入力時 DVI-D=1677万色 [定格電圧]AC100V 50/60Hz(電源内蔵) [パワーマネージメント]VESA DPM互換 [プラグ&プレイ]VESA DDC2B |
仕様3 | [使用温度条件]0〜40°C [使用湿度条件]20〜80%(結露なきこと) [各種取得規格・法規制]VCCI Class B、RoHS指令準拠(10物質)、J-Mossグリーンマーク、電気用品安全法(本体)、PCリサイクルマーク、PCグリーンラベル(Ver.14★★☆)、IEC62368-1、CISPR35、JESRA X-0093(管理グレード2)※ ※JESRA X-0093の目視検査項目には対応しておりません。 |
