テレビ・レコーダーの設置に関しては、お部屋壁面のアンテナ端子の種類や、接続状況により必要な部材が異なります。
※ご購入予定の商品の付属品をご確認ください。

テレビだけの配線図はこちらからご確認ください。
お部屋の壁面の端子とテレビの接続方法

テレビ+レコーダーとアンテナ端子を接続する場合に必要なもの

アンテナ端子の
形状
F型アンテナ端子 x1

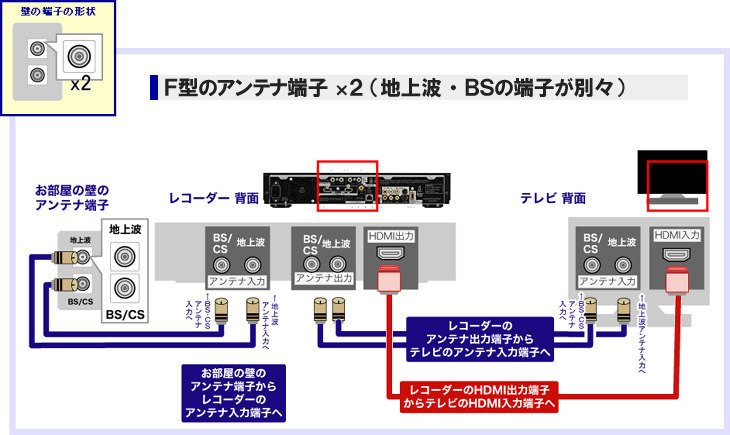

F型アンテナ端子x2
(地上波・BSの
端子が別々)

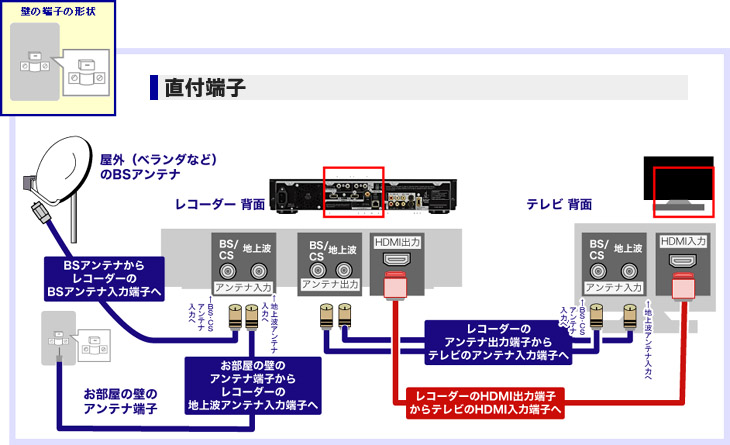

直付端子

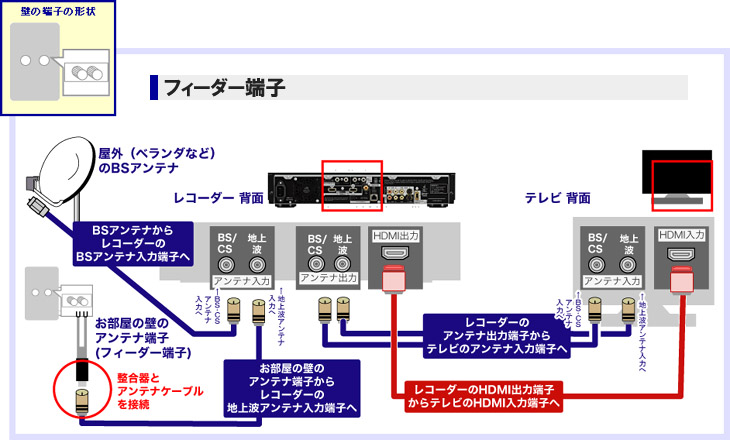

フィーダー端子
地上波のみ
受信する場合の
必要な部材
  • アンテナケーブル
    2本
  • HDMIケーブル
  • アンテナケーブル
    2本
  • HDMIケーブル
  • 直付端子用
    アンテナケーブル
  • アンテナケーブル
  • HDMIケーブル
  • 整合器
  • アンテナケーブル
    3本
  • HDMIケーブル
地上波と
BS/110度CS
受信する場合の
必要な部材

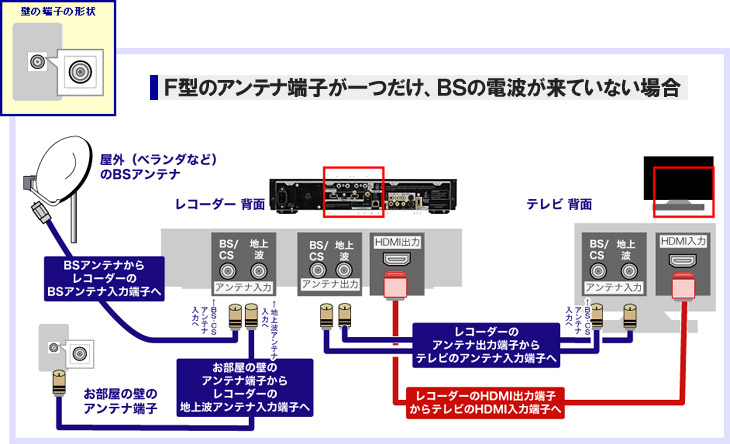

BSが来ていない場合
地上波しか受信できません
(BSアンテナを設置すれば BSを受信できます)

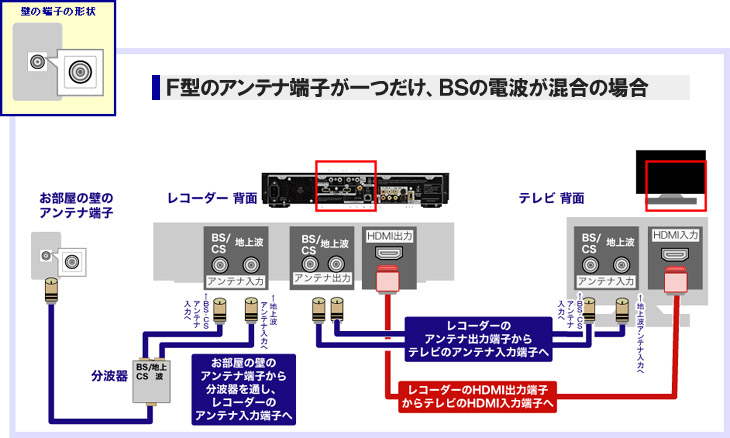

1つの端子に地上波・BSが混合されている場合
  • アンテナケーブル
    3本
  • 分波器
  • HDMIケーブル
  • アンテナケーブル
    4本
  • HDMIケーブル
地上波しか受信できません
(BSアンテナを設置すれば BSを受信できます)
地上波しか受信できません
(BSアンテナを設置すれば BSを受信できます)



配線図(テレビとレコーダーを接続し、「地上波」及び「BS/CS」を録画・視聴できるようにするための接続方法)

テレビだけの配線図はこちらからご確認ください。
お部屋の壁面の端子とテレビの接続方法
